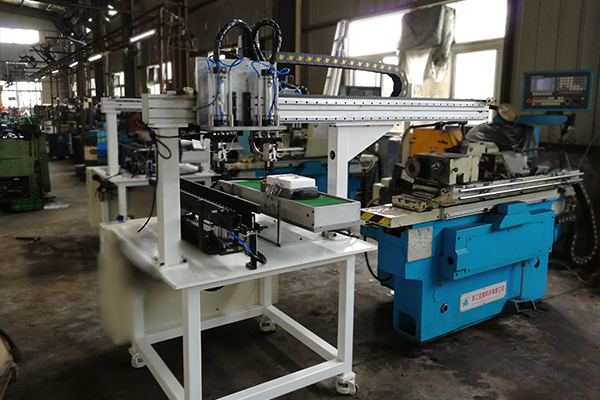

MK1320全自动数控外圆磨床
MK1320全自动数控外圆磨床
产品名称：MK1320全自动外圆磨床 |
产品分类：磨床系列 |
MKZC1320 详细说明：
机床主要特点：
1.采用华中数控两轴联动数控系统,内装PLC,液晶显示。
2.床身为整体式结构,采用高磷铸铁制造,具有很高的整体刚度和强度。
3.砂轮架进给和工作台移动均采用广数交流伺服电机通过滚珠丝杆驱动,进给精度灵敏.
4.砂轮主轴轴承采用三片瓦结构动压轴承,回转精度高.温升低
5.头架采用台达伺服驱动,实现无级调速
6.尾架主轴由精密滚珠轴承支撑,主轴进退可由油缸或气缸驱动
7.可配置外径,端面自动量仪在线检测,实现外径磨削闭环控制
8.可任意编排纵磨或切入磨多档台阶的自动磨削
9.具有自动修正砂轮和自动补偿功能
10.可根据客户个性化要求进行多工步工艺联机桁架自动上下料装置,实现高速,高效自动化加工
11.配置独立电气柜,密封性能良好
规格及主要技术参数 Main Specifications
项目 | Item | MKZC1320 | |
磨削直径 | Max. diameter of ground | 200 mm | |
磨削长度 | Max. length to be ground | 450 mm | |
工件重量 | Max. workpiece weight | 50 kg | |
工作台移动量 | Max. travell of the table | 550 mm | |
工作台小移动量 | Min. travell of the table | 0.001 mm | |
头架主轴锥孔规格 | Spindie hole taper | 3号 | |
头架卡盘规格 | Spindie Chuck | 125 | |
尾架套筒锥孔规格 | Tailstrok quill hole taper | 3号 | |
头架主轴转速范围 | Spindie speed | 0~460 r/min | |
砂轮架移动量 | Max. feed of wheelhead | 170 mm | |
砂轮架小进给量 | Min. feed of wheelhead | 1 μm | |
砂轮规格（Dxtxd） | Grinding wheel size (Dxtxd) | 400X40X127 mm | |
砂轮线速度 | Max. peripheral speed of grinding wheel | 47 m/s | |
液压系统工作压力 | Work pressure in hydraulic system | 0.8~1 Mpa | |
冷却系统流量 | Flow rate of cooling pump | 25 L/min | |
头架电机功率 | Spindie motor power | 0.25 / 0.37 kw | |
砂轮机电功率 | Grinding wheel motor | 4 kw | |
总容量 | Total motor power | 8 KVA | |
机床外形尺寸（长X宽X高） | Overall dimensions (LxWxH) | 2400X1700X1800 mm | |
机床净重/毛重 | Weignt of machine | 3000/3500 kg | |
工作精度 | Working Accuracy | 圆度 | 0.0015 mm |
纵截面内直径一致性 | 0.005 mm | ||
表面粗糙度 | The surface roughness Fa | 0.32μm | |
机床精度执行标准 | Machine accuracy standards | GB/T4685-2007 | |
附件Accessories
1 | 砂轮修整器 | 一套 |
2 | 砂轮夹板 | 1套 |
3 | 砂轮平衡装置 | 一套 |
4 | 砂轮 | 1片 |
5 | 开式中心架 | 1套 |
