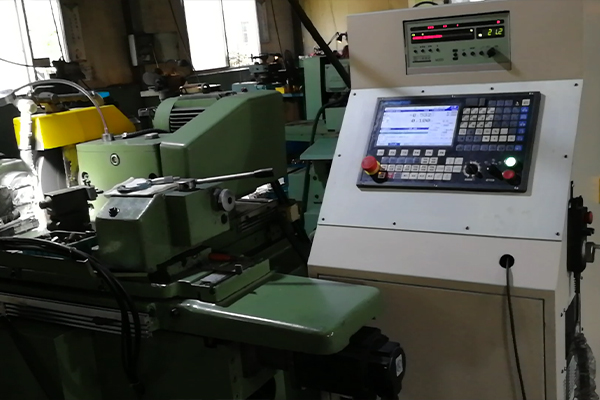

MK1320数控外圆磨床
MK1320数控外圆磨床
MK1320 数控外圆磨床 详细说明：
机床特点：
1. MK1320B数控外圆磨床可用于磨削圆柱形和圆锥形的外表面，也可磨削轴向端面，本机床的加工精度和粗糙度可稳定地达到有关外圆磨床的精度标准。
2. 数控外圆磨床是用于大批量加工轴套类零件外圆，断面的多功能型设备，生产效率高，精度保持性好。采用广数928GEa数控系统，两根数控轴分别控制砂轮架的进给和工作台的移动。能在一次安装工件情况下，完成多档外圆，断面的自动循环磨削，具有砂轮自动进给，粗，精，微磨削，工作台自动跳档，工件转速自动切换，前置修整实现砂轮自动修整自动补偿，自动测量工件 及循环动作安全联锁等多种功能。
3. 数控系统采用华中两轴联动的数控系统。
4. X轴、Z轴采用进口滚珠丝杠、联轴器。
5. 机床可配备径向测量仪和轴向测量仪，零件的直径尺寸实际可控制在0.003mm内。
6. 机床的液压、电气、冷却系统均独立于床身之外，避免了震源和热源对磨削质量的影响。
规格及主要技术参数 Main Specifications
项目 | Item | MK1320 |
可磨削直径 | Max./min. diameter to be ground | 8～200 mm |
磨削长度 | Max. length to be ground | 500 mm |
工件重量 | Max. workpiece weight | 50 kg |
工作台移动量 | Max. travell of the table | 600 mm |
工作台回转角 | Max. angle of swivel of the table | 顺时针 Clcckwise 5° 逆时针 Clcckwise 9° |
工作台移动速度范围 | Traverse speed of the table | 0.01~5 m/min |
工作台小进给量 | Min. feed of the table | 0.002 mm |
主轴转速范围 | Spindle speed | 60, 85, 230, 120, 170, 460 rpm |
头架主轴锥孔规格 | Spindie hole taper | Morse No. 3 |
头架卡盘规格 | Chuck | 125 |
尾架套筒锥孔规格 | Tailstrok quill hole taper | Morse No. 3 |
尾架套筒移动量 | Travel of tailstork quill | 25 mm |
砂轮架移动量 | Max. feed of wheelhead | 170 mm |
砂轮架小进给量 | Min. feed of wheelhead | 1 μm |
砂轮规格（Dxtxd） | Grinding wheel size (Dxtxd) | 350X40X127 mm |
砂轮线速度 | Max. peripheral speed of grinding wheel | 48 m/s |
液压系统工作压力 | Work pressure in hydraulic system | 0.8~1 Mpa |
冷却系统流量 | Flow rate of cooling pump | 25 L/min |
头架电机功率 | Workhead motor power | 0.25 / 0.37 kw |
砂轮机电功率 | Grinding wheel motor | 3 kw |
总功率 | Total motor power | 8 kw |
机床外形尺寸（长X宽X高） | Overall dimensions (LxWxH) | 2310X1830X1750 mm |
机床重量 | Weight of machine | 3000 kg |
工作精度 Working Accuracy
项目 | Item | |
外圆圆度 | External Roundness | 1.5 μm |
纵截面内直径一致性 | Cylindricity | 5 μm |
外圆表面粗糙度 | External Surface Roughness | Ra≤0.32 μm |
特殊附件（价格另计）
项目 | 1 set |
华中数控系统 | 1 set |
径向自动在线测量仪 | 1 set |
轴向自动在线测量仪 | 1 set |
