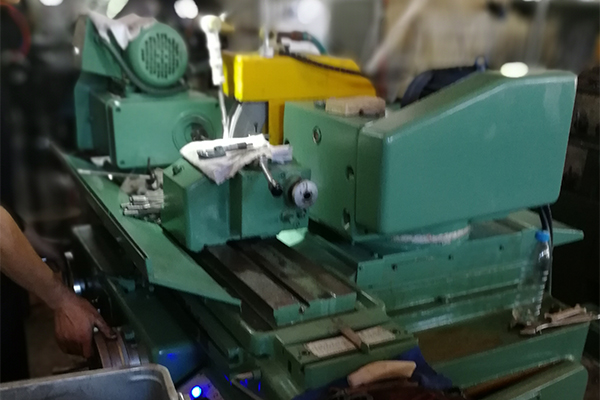

MA1320普通外圆磨床(大修)
MA1320普通外圆磨床(大修)
系列机床的工作台纵向移动有液压和手动，砂轮架和头架可回
转，头架主轴也可转动，砂轮架可实行微量进给。液压系统采用了噪音小，输油平稳的螺杆泵。
本系列机床改进设计的主要特点是：
1. 增加抖动装置，使工作台获得短距离频繁换向功能，从而提高切入磨时工件的表面质量。
2. 尾架套筒采用无间隙滚镶钢密珠轴承形式，从而提高工件的支承刚性及尾架的使用寿命。
3. 全面贯彻《工业机械电气设备通用技术条件》。采用新型电气元件操作安全可靠，维修方便。本系列机床适合于中小批量生产车间及工具、机修车间使用。
规格及主要技术参数Main Specifications
项目 | Item | MA1320/500 | MA1320/750 |
磨削直径范围 | Grinding diameters | 8～200 mm | 8～200 mm |
磨削长度 | Max grinding length | 500 mm | 750 mm |
磨削深度 | Max grinding depth | 125 mm | 125 mm |
工作台移动量 | Max travel of table | 600 mm | 800mm |
液压移动速度 | Hydraulic traverse speeds | 0.1～4 m/min | 0.1～4 m/min |
工作台转动范围 | Swivel range of the table | -5°～+9° | -3°～+9° |
工作台手轮-转移动量 | Traverse per turn of wheelhead | 6 mm/r | 6 mm/r |
砂轮架快速移动量 | Rapid travel of wheelhead | 20 mm | 20 mm |
手轮-转砂轮架移动量 | Traverse per turn of wheelhead | 1 mm | 1 mm |
微调捏手转格砂轮架移动量 | Movement per graduation on micro adjustment knob | 1 μm | 1.25 μm |
砂轮轴转速 | Speed of wheelhead spindle | 1845/2230 r/min | 2330 r/min |
砂轮架移动量 | Traverse of wheelhead | 200 mm | 200 mm |
砂轮尺寸 | Wheel dimensions | 400X40X127 mm | 400X40X127 mm |
头架主轴转速 | Speeds of headstock spindle | 60,85,120,170,230,460 rpm | 60,85,120,170,230,460 rpm |
电机总容量 | Total capacity | 8 KVA | 8 KVA |
机床外形尺寸（长X宽X高） | Overall dimensions (LxWxH) | 2000X1420X1600 mm | 2700X1420X1600 mm |
机床重量 | Weight of machine | 2100 kg | 2500 kg |
工作精度Working Accuracy
项目 | Item | |
外圆圆度 | Ex Ternal | 1.5μm |
纵截面内直径 | Cylindricity | 5 μm |
外圆粗糙度 | Ex Surface | Ra≤0.32μm |
Main Accessories主要附件
1 | 冷却液箱 Coolant tank | 1 set |
3 | 砂轮修整器 Grinding wheel dresser | 1 set |
4 | 砂轮夹板 Grinding wheel clamp | 2 sets |
5 | 砂轮平衡器 Grinding wheel balancer | 1 pc |
12 | 三角胶带 Vblet | 2 pcs |
13 | 支点底座 Support iron | 3 pcs |
