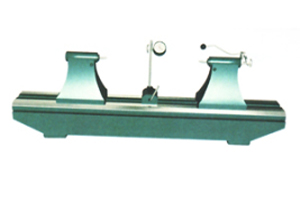

偏摆检查仪

偏摆检查仪主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。
　　偏摆检查仪是按照机械滑台的制作工艺改良后，直线度和平行度及垂直度集三线为一体的检测型仪器，是有工具钢制作而成，耐磨使用寿命长、精度高。偏摆检查仪的分为两种操作方式：种扳手压制使后移将需要检测的工件夹紧进行检测，第二种是在的后面安装手轮，当将工件顶好后用锁扣将锁住，用百分表或千分表进行检测工件的精度。
　　偏摆检查仪是由优质的生铁铸造而成，毛坯经过两次回火（时效处理）将铸件种的应力消除90%以上，防止产品在使用中变形使精度误差超出规定范围。铸件经过龙门刨床和导轨磨床加工使用人工刮研达到规定的精度，然后将尾座的导轨槽盒导轨座进行研磨配合刮研，使直线度控制在≤0.005、垂直精度≤0.003、平行精度≤0.01.偏摆仪所使用的是锥面莫氏2号或者6号。
偏摆检查仪使用操作规程：
　　1、工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验，在确保合格后，方可使用。
　　2、偏摆仪是精密的检测仪器，操作者必须熟练掌握仪器的操作技能，精心地维护保养，并指定专人使用。
　　3、偏摆仪必须始终保持设备完好，设备安装应平衡可靠，导轨面要光滑，无磕碰伤痕，二同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。
偏摆检查仪主要技术参数：
　　1、莫氏2号60°锥面对莫氏锥的径向圆跳动≤0.005mm
　　2、轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
　　3、被测零件直径270mm
　　4、测量长度300mm、500mm、1000mm、1500mm、2000mm、2500
